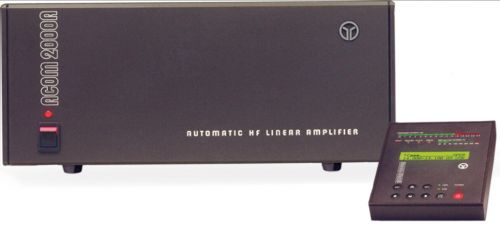

ACOM 2000A

Uscita RF

Carrier 1500-2000 W o SSB - senza limite di tempo. Modalità portanti costanti Uscita RF da 1500W - nessun limite di tempo con ventola di raffreddamento ausiliaria.

Copertura della frequenza

Tutte le bande amatoriali 1,8-30 MHz.

Cambio di banda / Accordatura

Processo di abbinamento iniziale dell'output in meno di 3 secondi (tipicamente 0,5 secondi). Il processo di abbinamento preset / cambio banda impiega meno di 0,2 secondi per essere spostato tra i diversi segmento, stessa banda e meno di 1 secondo per QSY a banda diversa.

Regolazione memorie

10 per ogni banda

Alimentazione di trasmissione

Tipicamente 50W per un'uscita da 1500W.

Impedenza di ingresso

50 ohm nominali. VSWR <1,5:1.

Tolleranza di uscita

Fino a 3:1 VSWR (2:1 su 160m) a piena potenza nominale prima della protezione SWR il circuito si attiva. Un SWR più alto tollerato a una potenza più bassa.

Armonici

Almeno 50 dB sotto il picco di uscita a 1500W.

Intermodulazione

Almeno 35 dB sotto il picco di uscita a 1500W.

T/R e keying

Relè a vuoto: compatibile con QSK.

Valvole e circuito

4CX800A/GU74b tetrodi (2); Griglia resistiva, uscita PI-L con RF negativo Valutazione. Tensione regolata della rete dello schermo.

ALC

Negativo in movimento, derivato dalla griglia, -11v max, pannello posteriore regolabile.

Misurazione

Completa. L'Unità di Controllo Remoto fornisce un monitoraggio flessibile di tutti i parametri operativi dell'amplificatore.

Protezione

Limitazione della corrente di rete e dello schermo, ingresso di corrente (avviamento soft fornito), scatto a potenza riflessa eccessiva, archi RF, protezione tramite password se necessario, T/R corretti sequenziamento, surriscaldamento dei tubi di scarico, interblocco della copertura e piede di porco HV.

Diagnosi di guasto

Display dell'unità di controllo remoto e LED più la "INFO Box" per 12 gli eventi più recenti. Interfaccia PC (RS-232), oltre alla funzione di interrogatorio per linea telefonica remota.

Raffreddamento

Aria forzata

Trasformatore

3,5 kVA con nucleo Unisil-Hв avvolto a striscia.

Requisiti di alimentazione AC

100/120/200/220/240 VAC nominale. 50-60 Hz. 3500VA monofase a pieno potere.

Fisica

Unità RF: 440L x 180H x 450D mm
RCU: 135L x 25H x 170D mm
