GENERALE
|
|
Digitare:
|

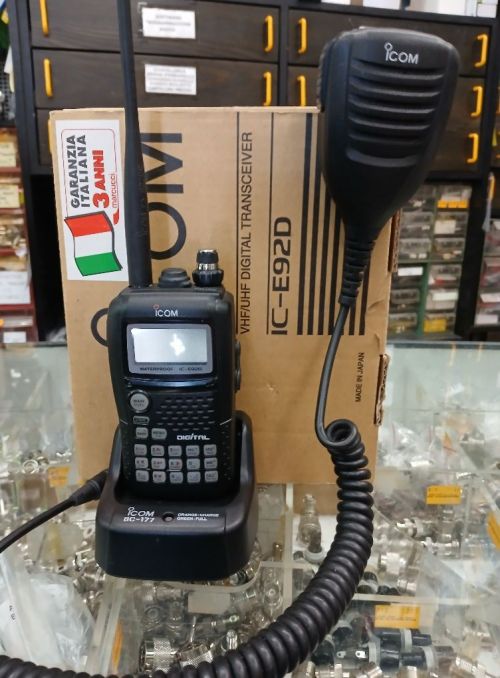

Ricetrasmettitore VHF/UHF amatoriale
|
|
Gamma di frequenza:
|
TX: 144-146 / 430-440 MHz (Europa)
RX: 0,495-999,99 MHz
|
|
Fasi di messa a punto:
|
5 / 6,25 / 8,33 / 9 / 10 / 12,5 / 15 / 20 / 25 / 30 / 50 / 100 / 125 / 200 KHz
|
|
Stabilità di frequenza:
|
±2,5 ppm @ da -20 a +60 °C (da -4 a +140 °F)
|
|
Modo:
|
TX: FM / NFM e DV (D-Star: voce GMSK 4,8 kbps)
>RX: AM / FM / NFM / WFM e DV (D-Star: voce GMSK 4,8 kbps)
|
|
Gestione canali / memoria:
|
|
Banda A:
|
|
Banda B:
|
|
800 regolari
|
|
400 Regolare
|
|
50 bordi di scansione
|
|
50 bordi di scansione
|
|
2 Chiama
|
|
2 Chiama
|
Alpha tag
: Sorveglianza
prioritaria, Archiviazione non volatile
|
|
Spostamento / offset del ripetitore:
|
Da ±0 a 159,995 MHz in incrementi di 5 KHz
|
|
Alimentatore:
|
7,4 VDC (pacco batteria)
10-16 VDC (esterno)
|
|
Consumo di corrente / consumo energetico:
|
RX: 38-220 mA
TX: 0,4-2,1 A
|
|
Impedenza dell'antenna / connettore:
|
50 ohm / SMA
|
|
Dimensioni (L*A*P):
|
59 * 112 * 34 millimetri (2,32 * 4,41 * 1,34 ")
|
|
Peso:
|
325 g (10,58 once), con BP-256 e antenna
|
|
Altre caratteristiche:
|
CTCSS/PL e DTCS con scansione del tono. Oscilloscopio a banda. Esplosione di tono a 1750 Hz.
DTMF. Sommergibile IPX7 (1 metro/30 minuti). Doppio RX
|
| |
|
| |
|
|
SEZIONE RICEVITORE
|
|
|
Sistema di ricevimento:
|
Supereterodina a doppia conversione (AM/FM/NFM/DV)
1° IF: 61,65 MHz (banda A), 46,35 MHz (banda B)
2° IF: 450 KHz
Supereterodina a tripla conversione (WFM)
1° IF: 59,25 MHz
2° IF: 13,35 MHz
3° IF: 1,95 MHz
|
|
Sensibilità:
|
AM (10 dB S/N)
0,495-5 MHz: 1,3 uV
5-30 MHz: 0,56 uV
118-137 MHz: 0,5 uV
222-247 MHz: 0,79 uV
247-330 MHz: 1 uV
FM (12 dB SINAD)
1,625-30 MHz: 0,4 uV
118-174 MHz: 0,14 uV
174-350 MHz: 0,32 uV
350-470 MHz: 0,16 uV
470-600 MHz: 0,32 uV
600-1000 MHz: 0,45 uV
WFM (12 dB SINAD)
76-108 MHz: 1 uV
175-222 MHz: 1,8 uV
470-770 MHz: 2,5 uV
DV (4,8 kbps, BER 1%)
Banda radioamatoriale VHF: 0,22 uV
Banda radioamatoriale UHF: 0,22 uV
|
|
Selettività:
|
AM/FM 50 dB
NFM/DV 45 dB
WFM 300 KHz (-3 dB) - 700 KHz (-20 dB)
|
|
Rifiuto dell'immagine:
|
VHF: >60 dB
UHF: >50 dB
|
|
Potenza di uscita AF/altoparlante:
|
200 mW al 10% di distorsione / 8 ohm
|
|
Connettore altoparlante esterno:
|
3,5 mm, 8 ohm
|
| |
|
| |
|
|
SEZIONE TRASMETTITORE
|
|
|
Potenza di uscita RF:
|
| |
|
|
|
|
|
2 metri:
|
5 W
|
2,5 W
|
500 mW
|
100 mW
|
|
70 cm:
|
5 W
|
2,5 W
|
500 mW
|
100 mW
|
|
|
Sistema di modulazione:
|
FM: Modulazione di frequenza di reattanza variabile
DV: Modulazione di frequenza di reattanza GMSK
|
|
Deviazione FM massima (impostata in fabbrica):
|
FM:±5 KHz
NFM:±2.5 KHz
|
|
Emissioni spurie:
|
Migliore di -13 dBm (basso)
|
|
Impedenza / connettore del microfono:
|
2 Kohm
|
USATO
