GENERALE

Digitare:

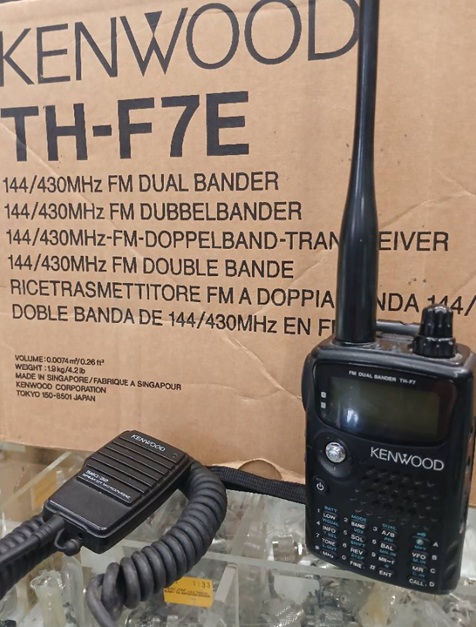

Ricetrasmettitore VHF/UHF amatoriale

Gamma di frequenza:

Europa
TX: 144-146 / 430-440 MHz
RX: 0,1-1300 MHz

Fasi di messa a punto:

5 / 6,25 / 8,33 / 9 / 10 / 12,5 / 15 / 20 / 25 / 30 / 50 / 100 KHz
Anche 100 Hz in modalità di regolazione fine

Stabilità di frequenza:

Entro ±5 ppm @ da -10 a +50 °C (da 14 a 122 °F)

Modo:

TX: FM / NFM
RX: AM / FM / NFM / SSB / CW
NB! Nessun SSB o CW superiore a 470 MHz

Gestione canali / memoria:

400 regolari in 8 gruppi con alfa (8 caratteri)
35 funzioni
speciali 2 chiamate (1 per banda)
Funzione
di priorità Memorizzazione EEPROM non volatile

Spostamento / offset del ripetitore:

Da ±0 a 59,95 MHz in incrementi di 50 KHz

Alimentatore:

Interno: 5,5-7,5 V CC
Esterno: 12-16 V CC (connettore cilindrico, centro positivo)

Consumo di corrente / consumo energetico:

RX: 100-170 mA (nessun segnale)
TX: 0,5-2 A

Impedenza dell'antenna / connettore:

50 ohm / SMA

Dimensioni (L*A*P):

58*87*30 mm (2,28*3,42*1,18"), con pacco batteria PB-42L

Peso:

250 g (8,82 once), con batteria PB-42L

Altre caratteristiche:

CTCSS/PL con scansione del tono. DCS. VOX. Antenna a barra di ferrite per 0,1-7 MHz.
VOX. Pacchetto 9K6 pronto. Chiamata del tono a 1750 Hz. Doppio RX

SEZIONE RICEVITORE

Sistema di ricevimento:

Supereterodina a singola conversione (WFM)
IF: 10,8 MHz
Supereterodina a doppia conversione (AM/FM/NFM/SSB/CW)
1° IF: 59,85 MHz (banda A), 57,6 MHz (banda B, 0,1-1300 MHz)
2° IF: 450 KHz

Sensibilità:

--- Banda A: ---
FM (12 dB SINAD)
144-146 MHz: 0,18 uV
430-440 MHz: 0,18 uV

--- Banda B: ---
AM (10 dB S/N)
0,3-0,52 MHz: 7,08 uV
0,52-1,8 MHz: 2,24 uV
1,8-50 MHz: 0,89 uV
118-250 MHz: 0,4 uV
380-500 MHz: 0,4 uV
FM (12 dB SINAD)
5-108 MHz: 0,4 uV
118-144 MHz: 0,28 uV
144-225 MHz: 0,22 uV
225-250 MHz: 0,89 uV
380-400 MHz: 0,4 uV
400-450 MHz: 0,22 uV
450-520 MHz: 0,4 uV
520-700 MHz: 7,08 uV
800-950 MHz: 1,26 uV
950-1300 MHz: 0,4 uV
WFM (12 dB SINAD)
50-108 MHz: 3,16 uV
150-222 MHz: 2,82 uV
400-500 MHz: 3,98 uV
SSB (10 dB S/N)
3-30 MHz: 0,45 uV
30-50 MHz: 0,4 uV
144-148 MHz: 0,22 uV
430-450 MHz: 0,22 uV

Selettività:

12 KHz (-6 dB)28
KHz (-40 dB)

Rifiuto dell'immagine:

Potenza di uscita AF / altoparlante:

300 mW al 10% di distorsione / 8 ohm

Connettore altoparlante esterno:

2,5 millimetri

SEZIONE TRASMETTITORE

Potenza di uscita RF:

Sistema di modulazione:

Reattanza

Deviazione FM massima (impostata in fabbrica):

FM: ±5 KHz
NFM: ±2,5 KHz

Emissioni spurie:

Migliore di -60 dB

Impedenza / connettore del microfono:

2 Kohm / 3 conduttori (3,5 mm)
