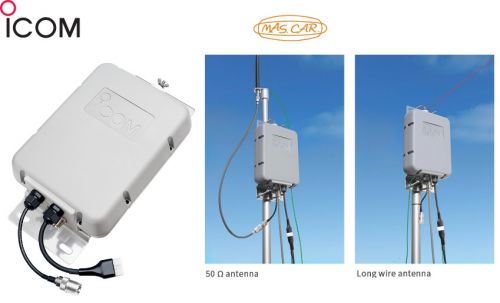

ICOM AH-6 Nuovo Accordatore Automatico di antenna
Ampia copertura di frequenze
Fornisce corrispondenza su tutte le bande da 1,8 MHz (160 m) a 50 MHz (6 m)*, consentendo un funzionamento efficiente in multibanda con un'antenna a filo singolo. Ideale per operazioni portatili e sul campo, dove è essenziale una rapida installazione di antenne.
Requisiti di lunghezza del filo: banda 1,8 MHz: 30 m (65,6 ft) o più, banda 3,5 MHz e superiore: 7 m (23 ft) o più. È necessaria una connessione a terra. La messa a punto potrebbe non essere possibile, a seconda dell'ambiente e delle condizioni.
Connettore antenna SO-239 per antenna da 50 Ω
Il connettore dell'antenna SO-239 fornisce un collegamento diretto a un'antenna da 50 Ω. Possono essere usati sia antenne a filo lungo che antenne da 50 Ω, come verticali e dipoli* e selezionabili con un interruttore.
Non collegare due antenne contemporaneamente per evitare danni al sintonizzatore durante la trasmissione.
Corpo compatto e leggero per l'uso portatile
Della mesma dimensione compatta dell'AH-4, 50%* più piccola e leggera dell'AH-730. I cavi possono essere collegati senza aprire il coperchio, consentendo un'installazione rapida e semplice.
Approssimativamente
Accordatura ad alta velocità
Basta premere l'interruttore "TUNER" sul ricetrasmettitore collegato per una sintonia completamente automatica in 2–3 secondi. La memoria a 200 canali memorizza le impostazioni corrispondenti, permettendo di riaccordare alla stessa frequenza in circa un secondo.
Interferenza minimizzata durante l'accordatura
Durante la sintonia, l'AH-6 riduce l'uscita RF a circa 0,3 W attraverso l'attenuatore, minimizzando le interferenze con altre stazioni.
Costruzione robusta IP54 per installazione esterna
Il corpo è realizzato con una resina ad alta rigidità. Con una struttura resistente all'acqua che include impermeabilizzazione, resistenza alle intemperie e protezione dai danni da sale, può essere installata in sicurezza in vari luoghi all'aperto.
|
Copertura della frequenza
|
Antenna a filo
|
1,8 MHz ~ 54 MHz (con 30 m, o più)
3,5 MHz ~ 54 MHz (con 7 m, o più)
|
|
Antenna a 50 Ω
|
1,8 ~ 54 MHz (16,7 ~ 150 Ω)
|
|
Potenza massima di ingresso
|
120 W
|
|
Potenza di accordatura richiesta
|
5 ~ 15 W (classificato 10 W)
|
|
Impedenza di ingresso
|
50 Ω
|
|
Requisiti di alimentazione
|
13,8 V DC±15% (fornito dal ricetrasmettitore)
|
|
Drenaggio di corrente
|
0,6 A o meno
|
|
Accuratezza dell'accordatura
|
VSWR 2.0 : 1 o meno eccetto multipli di 1/2λ
|
|
Numero di canale di memoria
|
200 ch
|
|
Tempo di accordatura
|
Media 2-3 secondi (massimo 15 secondi)
|
|
Intervallo di temperatura di funzionamento
|
–10°C ~ +60°C; +14°F ~ +140°F
|
|
Peso
|
1,25 kg; 2,75 libbre (circa)
|
|
Dimensioni (W×H×D, proiezioni non incluse)
|
172 × 230 × 71 mm; 6,8 × 9,1 × 2,8 in
|
Classificazione IP applicabile
|
Standard di Protezione contro l'Ingresso
|
|
Classificazione IP
|
IP54 (Protezione polvere e resistente all'acqua)
|
Tutte le specifiche indicate sono soggette a modifiche senza preavviso o obbligo.
· Cavo di controllo OPC-1465 (10 m, 32,8 ft)
· Kit di montaggio (bulloni e piastre a U)
